Sekering Putus Isolasi Beban AC Tegangan Tinggi

Sekering drop-out isolasi beban AC tegangan tinggi adalah alat perlindungan tegangan tinggi luar ruangan. Ini dipasang di sisi tegangan tinggi dari trafo distribusi atau jalur cabang dari jalur distribusi, dan digunakan untuk perlindungan hubung singkat dan beban lebih pada trafo dan saluran, serta untuk membagi dan menggabungkan arus beban.

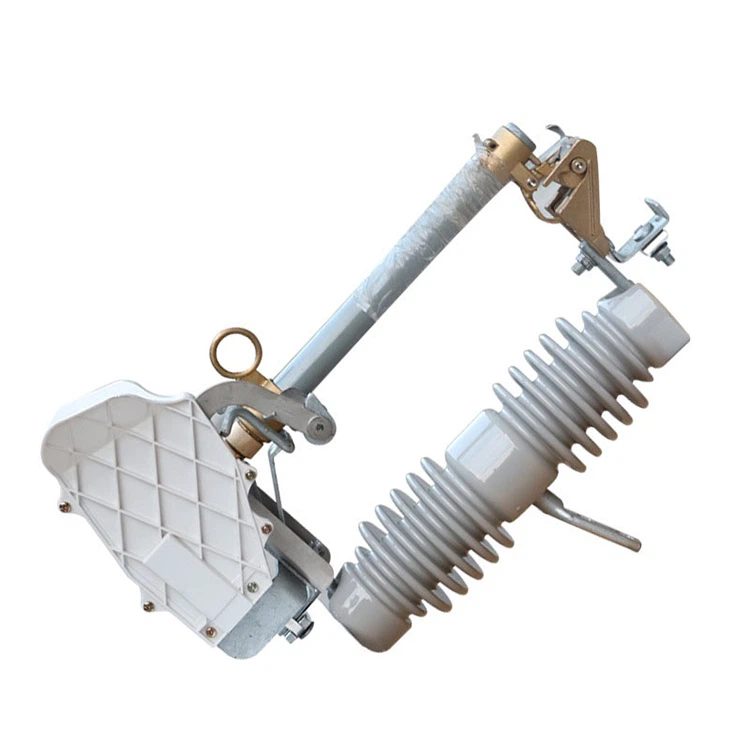

Sekering drop-out dan sekering drop-load adalah peralatan perlindungan tegangan tinggi di luar ruangan. Ini dipasang di sisi tegangan tinggi dari trafo distribusi atau jalur cabang dari jalur distribusi, dan digunakan untuk perlindungan hubung singkat dan beban lebih pada trafo dan saluran, serta untuk membagi dan menggabungkan arus beban. Sekring putus terdiri dari braket isolasi dan tabung sekering. Kontak statis dipasang pada ujung tiga bilah di kedua sisi braket isolasi. Kontak bergerak dipasang pada tabung sekering. Ini terdiri dari tabung pemadam busur bagian dalam dan tabung kaca epoksi bagian luar. Sekering penurunan beban telah meningkatkan kontak bantu elastis dan penutup pemadam busur untuk membagi dan menutup arus beban.

Ketika sekring putus beroperasi secara normal, tabung sekring menangkap sekring dan mengencangkannya hingga membentuk posisi tertutup. Ketika sistem gagal, arus gangguan menyebabkan sekring cepat meleleh dan membentuk busur. Tabung pemadam busur dipanaskan oleh busur dan menguraikan sejumlah besar gas, yang menyebabkan tekanan tinggi di dalam tabung dan membentuk hembusan memanjang di sepanjang pipa. Busurnya memanjang dengan cepat. Dan padam. Setelah sekring putus, kontak bergerak bawah kehilangan tegangan dan mati. Mekanisme pengencangan pin melepaskan tabung sekring dan terus menarik kontak dengan batang isolasi. Kontak bantu juga terpisah, dan busur dihasilkan di antara kontak bantu. Busurnya padam. Celah pemadam busur memanjang, dan penutup pemadam busur menghasilkan gas, yang memadamkan busur ketika arus melewati nol.

1. Suhu lingkungan tidak lebih tinggi dari +40 derajat dan tidak lebih rendah dari -40 derajat

2. Ketinggiannya tidak melebihi 1000m

3. Kecepatan angin tidak lebih dari 35m/s

4. Lokasi pemasangan harus bebas dari gas, uap, pengendapan bahan kimia, semprotan garam, debu dan kotoran, serta bahan peledak dan korosif lainnya yang sangat mempengaruhi isolasi dan konduktivitas sakelar.

5. Intensitas gempa tidak melebihi magnitudo 8
